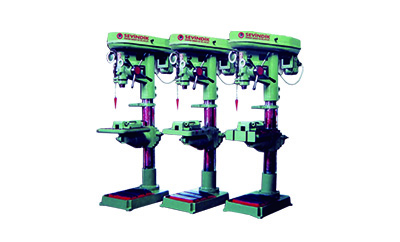

Kayışlı Sütunlu Matkap-SEVİNDİK MCS - 32
1- Teknik özellikler
|
Delme kapasitesi |
32 mm |
|
Mors kovan |
4 mors |
|
Sütun çapı |
130 mm |
|
Tabla –mors arası |
1190 mm |
|
Motor gücü |
1 Hp |
|
Motor devri |
1400 d/dk |
|
Boy |
1920 mm |
|
Ağırlık |
430 kg |
2- Çalıştırma devreye alma
Tezgah öncelikle çalıştırılacağı yerde zemine taban tabladan sabitlenmelidir. Enerji kablosu giriş ucu Trifaze bir şaltere bağlanarak tezgah çalışmaya hazır hale gelir. Mors mili’ne bir tarafı 4 mors ( matkap’a geçen kısım ) diğer tarafı Mandrene uygun mors takılarak çalışmaya başlanır.
3- Delme devirleri
Tezgahta 4 devirli kayışlı kasnak sistemi vardır. Gerdirme tertibatın dan kayış gevşetilerek kasnak üzerinden uygun devir ayarlanır ve kayış tekrar gerilir.
ÖN ARKA
4- Bakım ve koruma
Tezgahın çalışan aksamı sık sık yağlanmalıdır.
5- Sütun
b- Kaldırma kutusu
c- Kovan mili
d- Metrik indirme
e- Dörtlü kol
6- Ayak kısmından topraklama barasıyla topraklanmalıdır.
